لوله برق نسوز، بررسی استانداردها و نقش آن در ایمنی سازه ها

از آنجایی که تأسیسات الکتریکی غالباً در داخل دیوارها یا سقف ها پنهان شده اند، ایجاد حفاظت در مسیرهای عبور کابل ها امری ضروری است. اینجاست که لوله های برق نسوز، به عنوان یک سپر محافظ، نقشی تعیین کننده پیدا می کنند.

لوله برق نسوز، که عموماً از ترکیبات پلیمری خاص مانند پلی وینیل کلراید (PVC) و پلی وینیل کلراید غیر پلاستیکی شده (UPVC) ساخته می شوند، وظیفه دارند تا در صورت بروز حریق در سیم کشی، از گسترش شعله به فضای ساختمان جلوگیری کنند. ویژگی نسوز بودن در این محصولات به معنای مقاومت مطلق در برابر آتش نیست، بلکه به خاصیت خود خاموش شوندگی و عدم نگهداری شعله اشاره دارد؛ قابلیتی که می تواند زمان طلایی را برای مهار آتش در اختیار نیروهای امدادی و ساکنین قرار دهد.

این گزارش تحلیلی به طور کامل به ماهیت این لوله ها، تفاوت های ساختاری مواد اولیه، الزامات استاندارد ملی و بین المللی، و راهنمای انتخاب و اجرای صحیح این فناوری حفاظتی می پردازد.

مقاومت در برابر آتش – مکانیسم خود خاموش شوندگی

لوله برق نسوز مبتنی بر پلیمرهای PVC و UPVC، که رایج ترین نوع در صنعت ساختمان هستند، خاصیت ضد حریق خود را مدیون ساختار شیمیایی منحصر به فردشان هستند.

پی وی سی (PVC): پلی وینیل کلراید یک پلاستیک گرمانرم است که در آن، اتم های کلر جایگاه کلیدی دارند. برای تولید لوله های برق PVC، معمولاً از مواد افزودنی نرم کننده استفاده می شود که به لوله قابلیت انعطاف پذیری و کاربری خم گرم می دهد.

یو پی وی سی (UPVC): این نوع در واقع PVC سخت یا غیرپلاستیکی شده است. عدم استفاده از نرم کننده ها باعث می شود UPVC سختی، مقاومت مکانیکی و دوام بالاتری داشته باشد. لوله های UPVC بیشتر برای کاربردهای خم سرد و محیط هایی با نیاز به مقاومت فیزیکی بالا مناسب هستند.

مقاومت در برابر آتش در این لوله ها یک خصوصیت منفعل است که به دلیل وجود عنصر کلر در زنجیره پلیمری آن ها به وجود می آید. فرآیند به این صورت است:

1. آغاز حرارت: در مواجهه با منبع حرارتی بالا یا شعله مستقیم، پلیمر شروع به تجزیه می کند.
2. آزادسازی هیدروژن کلرید (HCL): تجزیه حرارتی PVC/UPVC منجر به آزادسازی گاز هیدروژن کلرید (HCL) می شود.
3. مکانیزم اطفاء: گاز HCL یک گاز غیر قابل اشتعال و سنگین است. این گاز در ناحیه احتراق، به عنوان یک مهارکننده عمل می کند. HCL با جلوگیری از رسیدن اکسیژن (هوا) به سطح شعله، فرآیند احتراق را مختل می کند.
4. خاموشی خود به خود: به محض حذف منبع خارجی شعله، انتشار HCL باعث می شود که شعله باقیمانده به دلیل کمبود اکسیژن، بلافاصله خاموش شود.

این قابلیت خود خاموش شوندگی از اهمیت بالایی برخوردار است، زیرا مانع از تبدیل شدن لوله های پلیمری به یک سوخت برای گسترش آتش در داخل ساختمان می شود.

الزامات استاندارد و مقررات فنی ایران و جهان

تأیید ایمنی لوله های برق مستلزم رعایت دقیق استانداردهای فنی است. در ایران، مرجع اصلی برای اطمینان از کیفیت، موسسه استاندارد و تحقیقات صنعتی ایران (ISIRI) و مقررات ملی ساختمان است.

استاندارد ملی ایران (ISIRI)

لوله های برق پلیمری، به ویژه انواع نسوز، باید تحت استاندارد ملی ایران با شماره ۱۱۲۱۵ تولید شوند. این استاندارد شامل چندین بخش است:

• ISIRI 11215-21 (لوله های صلب): مربوط به لوله های صلب پلاستیکی برای نصب های الکتریکی است که معمولاً شامل لوله های UPVC خم سرد و خم گرم می شود.
• ISIRI 11215-22 (لوله های انعطاف پذیر): مربوط به لوله های انعطاف پذیر (خرطومی) پلاستیکی است.

الزامات مقررات ملی ساختمان (مبحث ۱۳)

مبحث سیزدهم مقررات ملی ساختمان ایران (طرح و اجرای تأسیسات برقی ساختمان ها) استفاده از لوله هایی با خاصیت ضد گسترش شعله را در تأسیسات الکتریکی اجباری دانسته است. این الزام تضمین کننده این است که در پروژه های ساختمانی، ایمنی حریق در بخش سیم کشی رعایت شده و پیمانکاران موظف به تهیه محصولات استاندارد هستند.

استانداردهای بین المللی

در بازارهای جهانی و پروژه های بزرگ داخلی که از استانداردهای بین المللی پیروی می کنند، لوله های برق نسوز باید با معیارهای زیر مطابقت داشته باشند:

• IEC (کمیته بین المللی الکتروتکنیک): استانداردهای IEC، به ویژه سری ۶۱۴ و ۶۰۶، به مشخصات فنی و ایمنی لوله های conduit پلاستیکی می پردازند.
• DIN (موسسه استاندارد آلمان): استانداردها و کدهای آلمانی نیز در تعیین کیفیت لوله ها مورد استفاده قرار می گیرند.

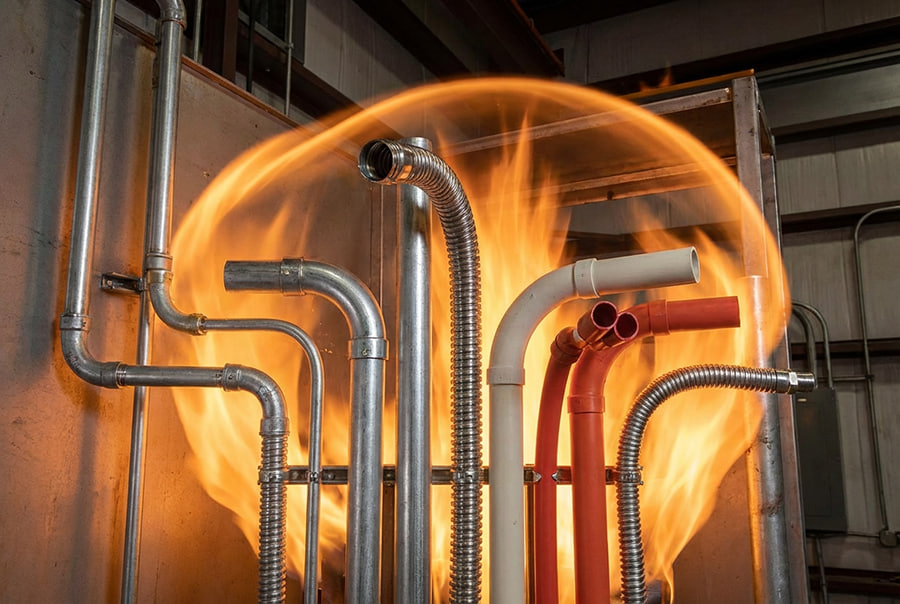

انواع لوله های برق نسوز، ابعاد و کاربردها

لوله برق نسوز در اشکال و اندازه های متفاوتی تولید می شود که هرکدام برای شرایط نصب و محیطی خاص طراحی شده اند.

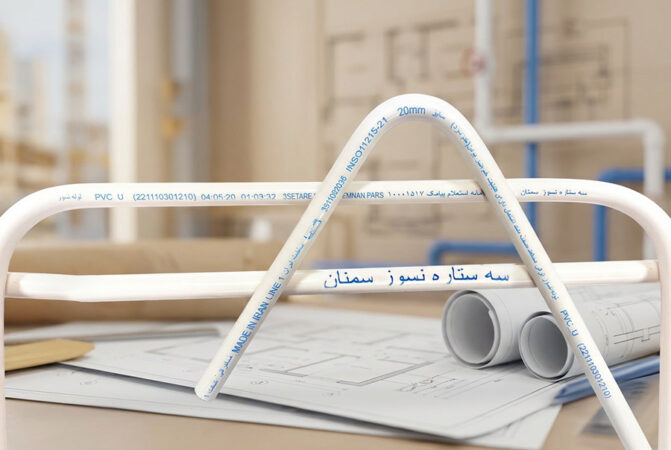

لوله خم سرد PVC/UPVC نسوز

• ویژگی بارز: این لوله ها بدون نیاز به حرارت، در دمای محیط قابلیت خم شدن دارند. برای این کار از فنرهای مخصوص خم کاری استفاده می شود.
• مزایا: افزایش سرعت نصب، کاهش هزینه ها (حذف نیاز به دستگاه خم کن گرم)، و حفظ ساختار شیمیایی UPVC که مقاومت مکانیکی و نسوز بودن بالایی دارد.
• کاربرد: عمدتاً در برق کشی توکار (داخل دیوار، سقف و کف) پروژه های مسکونی و تجاری.

لوله خم گرم PVC/UPVC نسوز

• ویژگی بارز: این لوله ها برای تغییر جهت گیری و خم شدن نیازمند گرمای خارجی (معمولاً با استفاده از سشوار صنعتی) هستند.
• مزایا: مناسب برای زوایای تند و پیچیده تر که خم کردن سرد ممکن است باعث ترک یا بدشکلی شود.
• کاربرد: پروژه های بزرگ تر و صنعتی که در آن ها تغییرات مسیر کابل کشی زیاد است.

لوله خرطومی نسوز

• ویژگی بارز: ساختار موج دار یا فنری که انعطاف پذیری فوق العاده ای به آن می بخشد.
• مزایا: ایده آل برای مسیرهای کوتاه و پرپیچ وخم، اتصال تجهیزات متحرک، یا پر کردن شکاف های کوچک در تأسیسات.
• نکته فنی: لوله های خرطومی نسوز استاندارد، بر خلاف انواع پلاستیکی معمولی، باید ویژگی خود خاموش شوندگی را داشته باشند.

تولیدکنندگان، لوله های خود را بر اساس ضخامت دیواره (اصطلاحاً گوشت لوله) و وزن هر شاخه ۶ متری دسته بندی می کنند. این معیار مستقیماً با مقاومت مکانیکی لوله در ارتباط است:

• لوله های سبک (نیمه قوی): با ضخامت کمتر، وزن پایین تری دارند و برای سیم کشی های داخلی و مناطقی با فشار مکانیکی کم مناسب اند.
• لوله های قوی (فوق سنگین): دارای ضخامت دیواره بیشتر و وزن بالاتری هستند. این لوله ها برای کابل کشی های دفنی، فضاهای صنعتی و مناطقی که در معرض تنش های مکانیکی شدیدتر (مانند زیر کف) قرار دارند، ضروری هستند.

سایزهای رایج لوله برق نسوز (قطر خارجی):

انتخاب سایز مناسب باید بر اساس مبحث سیزدهم و تعداد و قطر سیم های عبوری باشد تا فضای خالی کافی برای دفع حرارت و نصب آسان سیم ها فراهم شود.

نقش لوله های نسوز در کاهش ریسک های مالی و جانی

انتخاب لوله های برق نسوز صرفاً یک الزام قانونی نیست، بلکه تصمیمی مرتبط با کاهش ریسک است.

جلوگیری از گسترش عمودی حریق

در صورت بروز آتش سوزی در یک طبقه، لوله های برق می توانند به عنوان چاهک های گسترش آتش عمل کنند. لوله های معمولی پلاستیکی در اثر حرارت ذوب شده یا خود منبع تغذیه شعله می شوند و با ایجاد مسیرهای خالی، امکان عبور شعله، دود و گازهای سمی را به طبقات بالاتر فراهم می سازند. لوله های نسوز با خاصیت خود خاموش شوندگی، این مسیر انتقال را بلافاصله مسدود می کنند و نقش حیاتی در محدودسازی آتش در یک منطقه کوچک دارند.

کاهش تولید گازهای سمی

اگرچه فرآیند خود خاموش شوندگی PVC باعث تولید گاز HCL می شود که سمی است، اما این میزان انتشار معمولاً محدود است. نکته مهم این است که اگر لوله های پلیمری معمولی در معرض حریق قرار گیرند، مقدار بسیار بیشتری دود و ترکیبات آلی فرار سمی تولید می کنند. در مقابل، لوله های نسوز استاندارد، به دلیل خاموشی سریع، به میزان قابل توجهی در کاهش انتشار دود و گازهای کشنده (که عامل اصلی مرگ و میر در آتش سوزی ها هستند) مؤثرند.

۵دوام در محیط های خورنده

استفاده از UPVC و PVC نسوز در برابر رطوبت، مواد شیمیایی، اسیدها و عوامل خورنده مقاوم است. این مقاومت شیمیایی در برابر محیط های سخت صنعتی، زیرزمین ها یا مناطق دارای آلودگی شیمیایی بالا، به معنای افزایش طول عمر تأسیسات و کاهش نیاز به تعمیرات پرهزینه است. عمر مفید این لوله ها، در صورت نصب صحیح، می تواند از ۵۰ سال فراتر رود.

شاخص های تشخیص کیفیت و توصیه های خرید

در بازار محصولات ساختمانی، تفاوت کیفیت بین تولیدکنندگان مختلف قابل توجه است. تشخیص لوله برق نسوز استاندارد از محصولات غیراستاندارد نیازمند توجه به جزئیات خاصی است.

بررسی چاپ و علائم استاندارد

یک لوله برق نسوز با کیفیت و استاندارد باید دارای چاپ واضح و دائمی باشد که شامل اطلاعات زیر است:

• نام و نشان تجاری: نام تولید کننده (مانند سه ستاره سمنان) و علامت استاندارد ملی ایران (ISIRI).
• کد استاندارد: شماره استاندارد ملی مربوطه (مثلاً ۱۱۲۱۵-۲۱).
• نوع لوله: مشخصات خم (خم سرد یا خم گرم).
• سایز و ضخامت: قطر اسمی و ضخامت دیواره.
• تاریخ و شماره خط تولید: این موارد برای قابلیت ردیابی محصول مهم هستند.

آزمون های ساده در محل پروژه

اگرچه آزمون های جامع در آزمایشگاه های معتبر انجام می شود، اما ناظران و مجریان می توانند برای کنترل کیفیت اولیه از چند تست ساده استفاده کنند:

1. آزمون ظاهری و ابعادی: لوله باید کاملاً صاف، صیقلی و عاری از هرگونه ناهمواری، ترک یا شکستگی باشد. همچنین، ضخامت دیواره در طول شاخه باید کاملاً یکسان باشد.
2. آزمون وزن: هر سایز استاندارد وزن مشخصی در هر شاخه ۶ متری دارد. وزن کردن تصادفی چند شاخه و مقایسه آن با جدول مشخصات فنی، روشی مطمئن برای تشخیص کیفیت مواد اولیه و ضخامت واقعی لوله است.
3. آزمون ضربه (سرمایی): اگرچه این تست باید طبق استاندارد انجام شود، اما تحت فشار پای انسان یا ضربه نسبتاً سبک نباید به آسانی شکسته یا ترک بردارد.

اهمیت کیفیت مواد اولیه (گرید ۱ و گرید ۲)

استفاده از مواد اولیه بازیافتی و درجه دو (گرید ۲) در تولید برخی لوله ها، هزینه های تولید را کاهش می دهد، اما مقاومت مکانیکی و پایداری حرارتی لوله را به شدت تحت تأثیر قرار می دهد. لوله های با کیفیت بالا (گرید ۱) دارای طول عمر بیشتر، مقاومت مکانیکی بهتر و اطمینان بالاتر در حفظ خاصیت نسوز بودن هستند.

بازار تأمین و تهیه محصولات با کیفیت

تهیه لوله برق نسوز از مراکز معتبر تضمین کننده دریافت محصولاتی است که الزامات فنی و استانداردهای ملی را برآورده می کنند. تولیدکنندگان متعهد، نه تنها بر رعایت استانداردهای تولید اصرار می ورزند، بلکه خدمات مشاوره فنی و پشتیبانی جامعی نیز ارائه می دهند.

نقش تولیدکنندگان بزرگ در تثبیت بازار

تولیدکنندگانی که به طور مداوم در جهت بهبود کیفیت و اخذ گواهی نامه های متعدد قدم برمی دارند، سهم مهمی در ایمنی پروژه های ساختمانی دارند. این شرکت ها با تکیه بر خطوط تولید پیشرفته و اتوماتیک، محصولاتی با تلرانس ابعادی بسیار دقیق و یکنواختی در ضخامت تولید می کنند.

به عنوان یکی از مراکز مهم تأمین کننده محصولات لوله برق نسوز با کیفیت، سه ستاره سمنان پارس را می توان به عنوان یک مرجع فروش قابل اتکا در بازار معرفی کرد. این مرکز با تمرکز بر تولید لوله های  UPVC نسوز برقی، لوله های خم سرد و گرم و انواع اتصالات استاندارد، محصولات خود را مطابق با الزامات فنی پروژه های مختلف ساختمانی و صنعتی عرضه می دارد. در فرآیند تهیه و تأمین لوله های مورد نیاز، مراجعه به مراکزی که بر کیفیت فنی و مطابقت با استاندارد ملی ایران تأکید دارند، برای ناظران و مجریان پروژه ها امری ضروری است. این دست از مراکز، معمولاً با ارائه مستندات فنی و پشتیبانی مشاوره ای، خریداران را در انتخاب بهترین محصول متناسب با شرایط اجرایی یاری می رسانند.

ایمنی پیشگیرانه با لوله برق نسوز

حفاظت از سیم ها و کابل های الکتریکی در برابر عوامل محیطی و مهم تر از آن، در برابر حریق، یک موضوع اختیاری نیست بلکه یک ضرورت فنی و قانونی است. لوله های برق نسوز با خاصیت خود خاموش شوندگی و مقاومت بالا در برابر ضربه و خوردگی، ستون اصلی یک تأسیسات برقی ایمن و بادوام را تشکیل می دهند.

انتخاب نوع لوله (خم سرد، خم گرم، یا خرطومی)، جنس (PVC یا UPVC)، و ضخامت مناسب، همگی باید بر اساس استانداردهای ملی (ISIRI 11215) و مقررات ملی ساختمان صورت پذیرد. توجه به جزئیاتی مانند وزن شاخه و کیفیت چاپ محصول، در کنار خرید از مراجع مورد تأیید و شناخته شده، تضمین می کند که پروژه از بالاترین سطح ایمنی ممکن در برابر خطرات الکتریکی و حریق برخوردار باشد. با توجه به اهمیت حیاتی این محصولات در حفظ جان و مال ساکنین، هیچگاه نباید کیفیت را فدای هزینه کرد.
