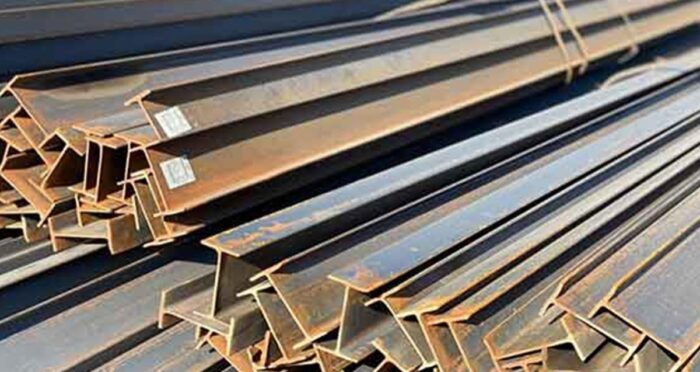

تفاوت تیرآهن 14 تا 24: کاربرد، مقاومت و قیمت در یک نگاه

یکی از مهم ترین سوالاتی که در همان مراحل اولیه طراحی سازه مطرح می‌ شود، کدام سایز مقاطع فولادی بیشترین کاربرد را در ساخت و ساز دارد؟ است. زیرا انتخاب صحیح سایز تیرآهن می‌ تواند سرنوشت یک پروژه را از نظر ایمنی، دوام و هزینه تغییر دهد. تیرآهن‌ های ۱۴ تا ۲۴ بیشترین حجم مصرف در پروژه‌ های ساختمانی، صنعتی و عمرانی را تشکیل می‌ دهند و دلیل آن توازن مناسب میان مقاومت، وزن و قیمت است. تفاوت‌ های میان این سایزها تنها محدود به ارتفاع جان یا وزن نیست، بلکه شامل رفتار واقعی تیر در برابر خمش، نیروهای برشی، پایداری جانبی و مقاومت پیچشی نیز می‌ شود. هر سایز برای کاربری مشخصی طراحی شده و تغییر آن بدون محاسبه مهندسی می‌ تواند باعث افزایش خیز تیر، شکست‌ های خمشی، لرزش سقف و حتی آسیب‌ های تدریجی در سازه شود.

درک تفاوت تیرآهن ۱۴ تا ۲۴ برای مهندسان اهمیت حیاتی دارد، زیرا هر سایز نقش خاصی در تحمل بارهای ثقلی و جانبی دارد. پروژه‌ های سبک به تیرآهن ۱۴ نیاز دارند، سازه‌ های متوسط به تیپ‌ های ۱۶ و ۱۸ و پروژه‌ های بزرگ یا صنعتی به سایزهای ۲۰ تا ۲۴ وابسته‌ اند. تحلیل دقیق مقاومت خمشی، مدول مقطع، وزن واحد طول، تاثیر بارگذاری و شرایط اجرایی باعث می‌ شود بتوان بهترین انتخاب را انجام داد. علاوه بر آن، بازار فولاد همیشه در حال نوسان است؛ بنابراین سازندگان باید هم از جنبه فنی و هم از جنبه اقتصادی توانایی تصمیم‌ گیری صحیح داشته باشند. سایز انتخابی باید دقیقا با نقشه‌ های سازه هماهنگ باشد و هیچ‌ گاه نباید براساس صرفه‌ جویی مالی یا عادت‌ های کارگاهی انتخاب شود و همچنین فرمول محاسبه تحمل بار تیرآهن: راهنمای جامع برای مهندسین و مجریان سازه یکی از کلیدی‌ ترین مباحثی است که از همان مراحل اولیه طراحی مورد توجه قرار می‌ گیرد.

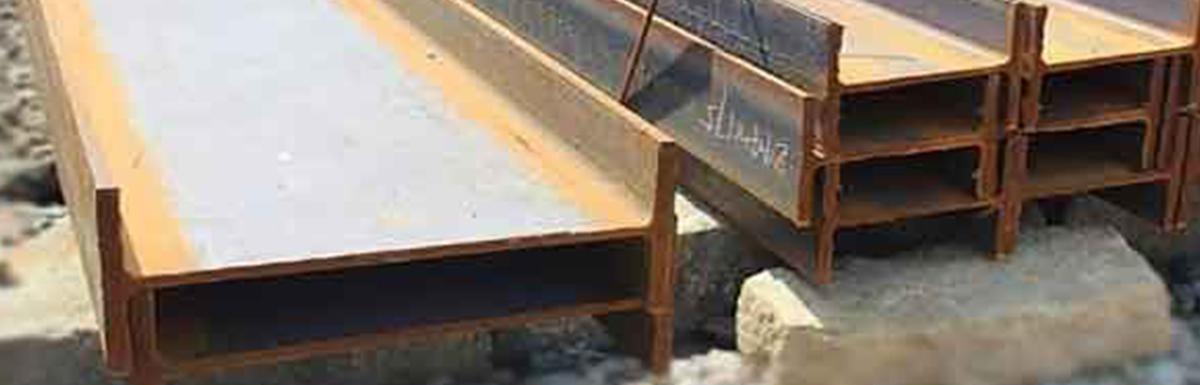

مقایسه تیرآهن ۱۴ تا ۲۴ از نظر کاربرد

تغییرات بازار فولاد: از تیرآهن تا قوطی و ناودانی چه خبر است؟ این پرسش درک اهمیت انتخاب درست سایز تیرآهن را چند برابر می‌ کند، زیرا هر سایزی در بازار با میزان تقاضا، قیمت، وزن و محدودیت‌ های خاص خود همراه است. تیرآهن‌ های ۱۴ تا ۲۴ بخش اصلی مصرف پروژه‌ های کوچک تا بزرگ را تشکیل می‌ دهند. انتخاب هر سایز باید مطابق دهانه، بارگذاری، نوع سقف و سیستم مقاوم جانبی باشد. تیرآهن‌ های کوچک‌ تر مانند ۱۴ برای بارهای سبک و دهانه‌ های کوتاه مناسب‌ اند؛ درحالی‌ که سایزهای بزرگ‌ تر مانند ۲۰ تا ۲۴ توان تحمل بارهای سنگین، دهانه‌ های طولانی و بارهای دینامیکی را دارند. این بازه به‌ گونه‌ ای طراحی شده که تمام نیازهای یک پروژه مسکونی تا صنعتی را پوشش می‌ دهد.

مقایسه این تیرآهن‌ ها تنها به اختلاف وزن ختم نمی‌ شود؛ ارتفاع جان، ضخامت بال، ممان اینرسی، مدول مقطع و سختی نیز نقش اساسی دارند. تیرآهن ۱۴ مناسب ساختمان‌ های سبک یا تیرهای فرعی است اما برای ساختمان‌ های چند طبقه یا دهانه‌ های بیش از ۳.۵ متر نامناسب می‌ شود. تیرآهن ۱۶ و ۱۸ برای پروژه‌ های متوسط مانند ساختمان‌های شهری یا اداری ایده‌ آل هستند، زیرا هم ظرفیت خمشی کافی دارند و هم وزن سازه را زیاد نمی‌ کنند. در سازه‌ هایی با دهانه‌ های بزرگ‌ تر، بارهای مرده زیاد یا سقف‌ های سنگین، تنها تیرآهن‌ های ۲۰ تا ۲۴ پاسخگوی نیاز طراحی خواهند بود. در نهایت، انتخاب تیرآهن نه بر اساس قیمت بلکه براساس محاسبه دقیق توسط مهندس محاسب انجام می‌ شود. یک انتخاب اشتباه ممکن است در ظاهر صرفه‌ جویی مالی داشته باشد، اما بعدها هزینه‌ های مرمت، تقویت و حتی خطرات جانی به همراه خواهد داشت. کدام سایز مقاطع فولادی بیشترین کاربرد را در ساخت‌ وساز دارد؟ پاسخ این پرسش دقیقاً در نتیجه این مقایسه مشخص می‌ شود.

کاربرد تیرآهن ۱۴

تیرآهن ۱۴ سبک‌ ترین عضو رایج سری IPE است و بیشترین کاربرد آن در پروژه‌ های ساده یا دهانه‌ های کوتاه است. این سایز برای سازه‌ هایی که بارهای وارده سبک هستند انتخاب می‌ شود، زیرا ارتفاع جان محدود و وزن کم آن اجازه تحمل نیروهای زیاد را نمی‌دهد. در ساختمان‌ های یک یا دو طبقه، کارگاه‌ های کوچک، انبارهای سبک، سوله‌ های کوچک و سقف‌ های تیرچه‌ بلوک، تیرآهن ۱۴ نقش مهمی ایفا می‌ کند. بسیاری از طراحان از تیرآهن ۱۴ به‌ عنوان تیر فرعی استفاده می‌ کنند، زیرا می‌ تواند وزن سقف‌ های سبک را به‌ خوبی تحمل کند. در پروژه‌ هایی که محدودیت ارتفاع سقف وجود دارد، استفاده از تیرآهن ۱۴ به‌ دلیل کم بودن ارتفاع جان بسیار مناسب است. این سایز همچنین در شاسی‌ کشی سازه‌ های معماری، نصب تجهیزات کوچک، اجرای نیم‌ طبقه‌ های سبک و سازه‌ های پیش‌ ساخته کاربرد دارد. با این‌ حال، این تیر نباید در دهانه‌ های بیشتر از ۳.۵ متر یا در سازه‌ هایی با وزن سقف زیاد استفاده شود؛ زیرا خیز تیر افزایش می‌یابد و ممکن است در طول زمان به مشکلاتی مانند لرزش سقف، ترک‌ خوردگی یا حتی ضعف سازه‌ ای منجر شود.

به‌ عنوان یک قاعده مهندسی، اگر بار دینامیکی یا ضربه‌ ای در سازه وجود داشته باشد، تیرآهن ۱۴ مناسب نیست و بهتر است سایز بالاتر انتخاب شود. قرار دادن این تیر در شرایطی که بار وارده به‌ طور ناگهانی تغییر می‌ کند (مانند سقوط بار، بارهای ماشین‌ آلات یا نوسانات سقف) ممکن است موجب کاهش طول عمر مفید تیر و حتی بروز شکست خمشی شود. بنابراین استفاده از تیرآهن ۱۴ باید کاملاً کنترل‌ شده و براساس محاسبات دقیق انجام شود.

کاربرد تیرآهن ۱۶ و ۱۸

تیرآهن‌ های ۱۶ و ۱۸ به‌عنوان رایج‌ ترین و پرمصرف‌ ترین مقاطع فولادی در پروژه‌ های ساختمانی شهری شناخته می‌ شوند. دلیل این محبوبیت، ایجاد یک تعادل ایده‌ آل میان وزن مناسب، ظرفیت خمشی قابل‌ قبول، سختی کافی و در عین حال قیمت اقتصادی است. به‌ عبارتی، این دو سایز نقطه میانی «کارایی» و «هزینه» در سازه‌ های فولادی محسوب می‌ شوند. در ساختمان‌ های ۳ تا ۶ طبقه، این تیرآهن‌ ها تقریبا نقش اصلی باربری سقف را برعهده دارند و اگر طراحی به‌ درستی انجام شده باشد، می‌ توانند بارهای مرده، زنده و جانبی وارد بر سازه را با اطمینان کامل تحمل کنند.

در دهانه‌ های ۴ تا ۶ متر، تیرآهن ۱۶ معمولاً برای تیرهای فرعی و تیرآهن ۱۸ برای تیرهای اصلی استفاده می‌ شود. این تقسیم‌ بندی سبب کاهش وزن مرده سازه، افزایش ایمنی و بهینه‌ سازی هزینه‌ های ساخت می‌ شود. در سقف‌ های کامپوزیت، تیرهای لبه، شاه‌ تیرها و تیرهای ناحیه راه‌ پله، معمولاً سایز ۱۸ به‌ دلیل سختی بیشتر انتخاب می‌ شود. این موضوع به‌ ویژه در ساختمان‌ هایی که بار بیشتری در محل‌ های خاص سقف (مانند رمپ‌ ها، داکت‌ ها یا محل احداث دیوارهای داخلی) وجود دارد اهمیت پیدا می‌ کند.

یکی از دلایل دیگر افزایش مصرف تیرآهن‌ های ۱۶ و ۱۸، سازگاری این دو سایز با انواع سیستم‌ های سقفی است. سقف‌ های تیرچه‌ بلوک، کامپوزیت، دال بتن‌ ریز و حتی سقف‌ های عرشه فولادی، همگی در محدوده دهانه ۴ تا ۶ متر به‌ راحتی با این دو سایز سازگار می‌ شوند. علاوه بر این، بسیاری از ضوابط طراحی به‌ ویژه در مناطق زلزله‌ خیز ایران، استفاده از تیرآهن‌ های سنگین‌ تر از ۱۴ را ضروری می‌ دانند تا ظرفیت جذب انرژی و سختی جانبی کافی در سازه تامین شود.

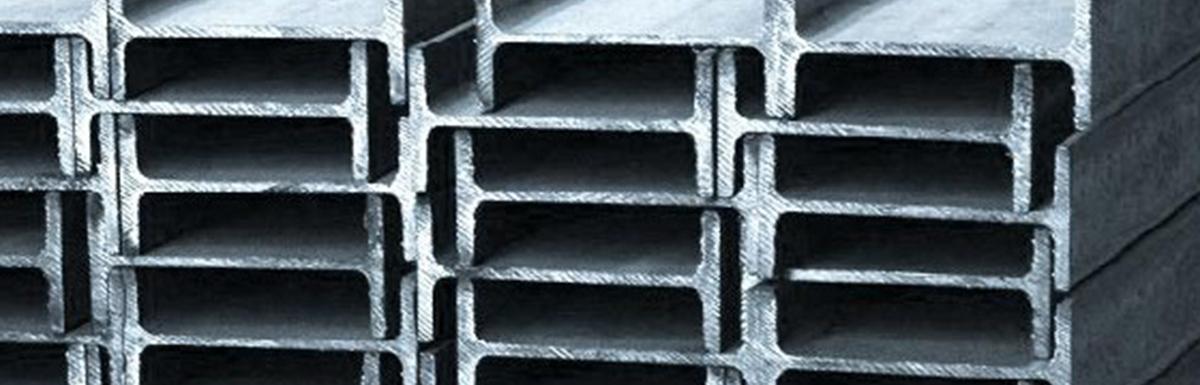

کاربردهای تخصصی تیرآهن ۱۶ و ۱۸

• اجرای شاه‌ تیرها در دهانه‌ های متوسط: شاه‌ تیرها مهم‌ ترین عضوهای باربر سقف هستند و باید ظرفیت خمشی و برشی کافی داشته باشند؛ تیرآهن ۱۸ بهترین گزینه است.
• ستون‌ سازی دوبل ۱۸: در ساختمان‌ های ۴ تا ۶ طبقه، استفاده از دوبل ۱۸ یک روش مرسوم برای ایجاد مقطع ستون مقاوم و اقتصادی است.
• اجرای تیرهای لبه در سقف دال بتنی یا کامپوزیت: این تیرها عموماً بار دیوارهای پیرامونی یا نعل‌ درگاه‌ ها را تحمل می‌ کنند.
• اجرای بادبندهای متوسط: به دلیل سختی مناسب، تیرآهن ۱۶ و ۱۸ می‌ توانند پروفیل مناسبی برای مهاربندی باشند.
• استفاده در اسکلت کامل ساختمان‌ های چند طبقه: بخش زیادی از آپارتمان‌ ها، ساختمان‌ های اداری کوچک و مجتمع‌ های خیابانی با این دو سایز ساخته می‌ شوند.

علاوه بر موارد فوق، یک مزیت مهم تیرآهن ۱۸ نسبت به ۱۶، افزایش مقاومت در برابر کمانش جانبی و پیچشی است. این ویژگی برای تیرهایی که دهانه بلندتر دارند یا در معرض نیروهای جانبی ناشی از زلزله هستند اهمیت زیادی دارد. همین موضوع باعث شده تیرآهن ۱۸ در تیرهای طولی، شاه‌ تیرها و تیرهای دارای لنگر زیاد بیشتر مورد استفاده قرار گیرد.

کاربرد تیرآهن ۲۰ تا ۲۴

تیرآهن‌های سایز ۲۰، ۲۲ و ۲۴ برای پروژه‌ هایی طراحی شده‌ اند که نیازمند تحمل بارهای سنگین، دهانه‌ های طولانی و سختی بسیار زیاد هستند. این تیرها ستون فقرات سازه‌ های صنعتی، سالن‌ های بزرگ و ساختمان‌ های مرتفع هستند و در بسیاری از پروژه‌ ها استفاده از آنها کاملاً اجتناب‌ ناپذیر است. دلیل این موضوع، ترکیب منحصر به‌ فردی از ارتفاع جان بالا، ضخامت زیاد بال‌ ها، ممان اینرسی بزرگ و ظرفیت خمشی فوق‌ العاده است.

در پروژه‌ هایی مثل سالن‌ های کارخانجات، پارکینگ‌ های طبقاتی، سوله‌ های بزرگ، مراکز تجاری چند طبقه، انبارهای وسیع، سازه‌ های صنعتی سنگین، خطوط تولید کارخانه‌ ها و فضاهایی که نیروهای متمرکز و ضربه‌ ای وجود دارد، تیرآهن‌های ۲۰ تا ۲۴ تنها گزینه مناسب هستند. این تیرها می‌ توانند تنش‌ های موضعی و گسترده را تحمل کنند و حتی در شرایط بارهای متناوب (Fatigue Loads) نیز عملکرد پایداری دارند.

کاربردهای حرفه‌ ای تیرآهن‌ های ۲۰ تا ۲۴

• سالن‌ های صنعتی بزرگ: دهانه‌ های وسیع، بار سقف زیاد و وجود تجهیزات صنعتی سنگین، تیرآهن‌ های ۲۰ و ۲۲ را به گزینه‌ ای ایده‌ آل تبدیل می‌ کند.
• پارکینگ‌ های طبقاتی: وزن خودروها، لرزش ناشی از حرکت و بارهای نامتقارن، نیازمند تیرهای مقاوم هستند.
• مراکز تجاری چند طبقه: بار زنده بالا (به‌ دلیل تجمع افراد، فروشگاه‌ ها و تجهیزات) نیازمند تیرآهن ۲۰ یا ۲۴ است.
• پروژه‌ های صنعتی و ماشین‌ آلات سنگین: کارگاه‌ های تولیدی، کمپرسورها و دستگاه‌ های سنگین بار دینامیکی زیادی وارد می‌ کنند.
• ستون‌ سازی دوبل برای سازه‌ های سنگین: دوبل ۲۰ یا ۲۴ برای ساختمان‌ های مرتفع یا صنعتی بهترین عملکرد را دارد.
• پل‌ های فلزی کوتاه، دهانه‌ های باز و خرپاهای سنگین: این تیرها به دلیل ممان اینرسی بالا گزینه اصلی در این نوع سازه‌ ها هستند.

در سقف‌ های دال بتنی یا کامپوزیت با ضخامت زیاد، معمولاً استفاده از تیرهای ۲۰ به بالا ضروری است. همچنین در سالن‌ های ورزشی یا صنعتی که دهانه‌ های ۷ متر به بالا دارند، تیرآهن ۲۲ و ۲۴ به‌ دلیل سختی زیاد عملکرد مناسبی دارند و مانع از لرزش سقف و تغییر شکل می‌ شوند. برای ستون‌ ها نیز تیرآهن ۲۴ یک گزینه بی‌ رقیب است. سطح مقطع بزرگ، ضخامت بال زیاد و استحکام بالا، آن را به انتخابی ایده‌ آل برای بارهای فشاری و جانبی تبدیل کرده است. استفاده از تیرآهن‌ های کوچک‌ تر در چنین سازه‌ هایی بسیار خطرناک است و می‌ تواند باعث ناپایداری کل سازه شود.

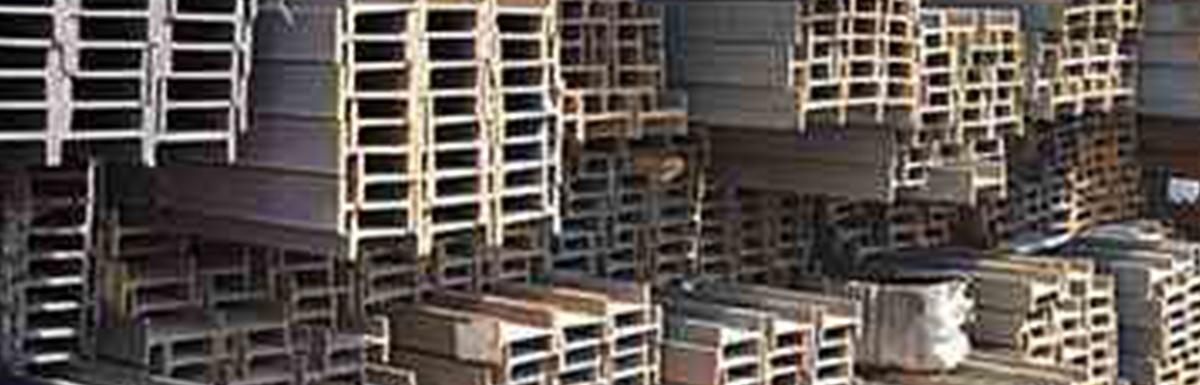

مقاومت تیرآهن ۱۴ تا ۲۴

مقاومت تیرآهن‌ های سایز ۱۴ تا ۲۴ به‌ صورت تصاعدی افزایش می‌یابد و دلیل آن رشد چشمگیر ممان اینرسی، مدول مقطع، ضخامت بال‌ ها و ارتفاع جان است. هرچه این پارامترها بزرگ‌ تر باشند، تیر می‌ تواند تنش‌ های خمشی، برشی و پیچشی بیشتری را تحمل کند و در برابر خیز، لرزش و تغییر شکل مقاومت بیشتری نشان دهد. افزایش سایز نه‌ تنها مقاومت خمشی را بالا می‌ برد، بلکه باعث بهبود مقاومت برشی و پیچشی نیز می‌ شود. در پروژه‌ هایی که بار دینامیکی، ارتعاش یا نیروهای ضربه‌ ای وجود دارد، سایزهای بالاتر عملکرد بهتری ارائه می‌ دهند.

پارامترهای مؤثر در مقاومت تیرآهن‌ ها

• مدول مقطع Z: اصلی‌ ترین عامل تعیین ظرفیت خمشی تیر. هرچه Z بزرگ‌ تر باشد، مقاومت تیر در برابر خمش بالاتر است.
• ممان اینرسی I: تعیین‌ کننده سختی تیر و عامل اصلی کنترل خیز است. I در تیرآهن ۲۴ چندین برابر تیرآهن ۱۴ است.
• ضخامت بال‌ ها: افزایش ضخامت بال موجب مقاومت بهتر تیر در برابر نیروهای برشی و تنش‌ های پیچشی می‌ شود.
• ارتفاع جان: مهم‌ ترین عنصر برای افزایش سختی تیر است. با افزایش سایز از ۱۴ به ۲۴، ارتفاع جان حدود ۱۰ سانتی‌ متر افزایش می‌ یابد که نقش مهمی در سختی دارد.

مقایسه عملکرد تیرآهن‌ها بر اساس مقاومت

• تیرآهن ۱۴ → مناسب سازه‌ های سبک
  برای دهانه‌ های کوتاه، سقف‌ های سبک و بارهای محدود.
• تیرآهن‌ های ۱۶ و ۱۸ → مناسب سازه‌ های معمولی
  ظرفیت خمشی متوسط، مناسب برای دهانه‌ های ۴ تا ۶ متر.
• تیرآهن‌ های ۲۰ تا ۲۴ → مناسب بارهای سنگین و دهانه‌ های بلند
  استفاده در سازه‌ های صنعتی، سالن‌ های وسیع، پل‌ های کوچک و ستون‌ های مقاوم.

تفاوت قیمت تیرآهن ۱۴ تا ۲۴

قیمت تیرآهن تحت‌ تأثیر مجموعه‌ ای از عوامل پیچیده است که شامل وزن، استاندارد تولید، کیفیت کارخانه، هزینه حمل‌ و نقل، قیمت شمش فولاد، قیمت ارز و میزان عرضه و تقاضا می‌ شود. سایزهای بزرگ‌ تر وزن بیشتری دارند و طبیعتاً قیمت بالاتری نیز پیدا می‌ کنند، اما گاهی شرایط بازار باعث می‌ شود یک سایز کوچک‌ تر از یک سایز بزرگ‌ تر نیز گران‌ تر شود.

سایزهای ۱۴ تا ۱۸ بیشترین مصرف را دارند و به همین دلیل قیمت آنها سریع‌ تر تحت‌ تأثیر بازار قرار می‌ گیرد. از سوی دیگر، تیرآهن‌ های ۲۰ تا ۲۴ بیشتر در پروژه‌ های بزرگ و صنعتی استفاده می‌ شوند و کمبود در این سایزها ممکن است باعث افزایش چند برابری قیمت شود. در دوره‌ هایی که نرخ ارز نوسان دارد، سایزهای بزرگ‌ تر به‌ دلیل وزن بالاتر، افزایش قیمت بیشتری را تجربه می‌ کنند. برای مثال، افزایش قیمت شمش یا دلار می‌ تواند باعث افزایش سنگین قیمت تیرآهن ۲۴ در مدت کوتاه شود.

عوامل مؤثر بر قیمت:

• وزن هر متر تیرآهن (عامل اصلی): قیمت تیرآهن ۲۴ به‌ طور طبیعی بالاتر از ۱۴ است زیرا وزن بسیار بیشتری دارد.
• برند تولید کننده: تیرآهن ذوب‌آهن اصفهان معمولاً گران‌ تر است چون کیفیت بالاتری دارد.
• قیمت شمش فولادی: هر تغییر در قیمت شمش در بورس کالا مستقیماً روی قیمت تیرآهن اثر می‌ گذارد.
• هزینه حمل‌ونقل: سایزهای بزرگ‌ تر هزینه حمل بیشتری دارند.
• عرضه و تقاضا در بازار: گاهی به‌ دلیل پروژه‌ های دولتی، تقاضا برای سایزهای ۲۰ تا ۲۴ بالا می‌ رود و قیمت آن جهش می‌ کند.

چگونه سایز مناسب تیرآهن را انتخاب کنیم؟

انتخاب سایز مناسب تیرآهن یکی از حیاتی‌ ترین تصمیمات در طراحی سازه‌ های فولادی است؛ زیرا کوچک‌ ترین خطا در این انتخاب می‌ تواند موجب کاهش ایمنی، افزایش خیز تیر، ایجاد لرزش سقف، کاهش عمر سازه و حتی بروز شکست‌ های خطرناک شود. بسیاری از افراد تصور می‌ کنند که تجربه کارگاهی یا استفاده از سایزهای رایج بازار می‌ تواند راهنمای خوبی باشد، اما واقعیت این است که تنها روش صحیح و اصولی، انتخاب سایز تیرآهن بر اساس محاسبات علمی و تحلیل سازه‌ ای است. هر تیرآهن، ظرفیتی مشخص برای تحمل خمش، برش، پیچش و بارهای جانبی دارد و استفاده از یک سایز نامناسب می‌ تواند تمام طرح سازه را زیر سوال ببرد.

در انتخاب تیرآهن، نخستین و مهم‌ ترین عامل طول دهانه است. هرچه فاصله بین تکیه‌ گاه‌ ها بیشتر باشد، تیر مورد نیاز باید سخت‌ تر، مقاوم‌ تر و دارای ممان اینرسی بزرگ‌ تری باشد. برای دهانه‌ های کمتر از ۴ متر می‌ توان از سایزهای کوچک مثل ۱۴ یا ۱۶ استفاده کرد، اما در دهانه‌ های ۴ تا ۶ متر معمولاً تیرآهن ۱۶ یا ۱۸ گزینه مناسب است. دهانه‌ های ۶ تا ۸ متر نیازمند تیرآهن‌ های سنگین‌ تری مانند ۲۰ یا ۲۲ هستند و در دهانه‌ های بزرگ‌ تر یا سازه‌ های صنعتی، تیرآهن ۲۴ یا ترکیبات دوبل اجتناب‌ ناپذیرند. عامل مهم بعدی نوع سقف است. سقف تیرچه‌ بلوک نسبتاً سبک است و می‌ توان تیرهای کوچک‌ تری برای آن استفاده کرد؛ اما سقف‌ های کامپوزیت یا دال بتنی وزن مرده بیشتری دارند و به تیرهای مقاوم‌ تر نیاز دارند. در سقف‌ هایی که بارهای ضربه‌ ای یا دینامیکی وجود دارد (مانند برخی کاربری‌ های صنعتی)، باید از تیرآهن‌ هایی با سختی بالا استفاده شود.

بار مرده و زنده نیز مستقیماً بر سایز تیر تأثیر می‌ گذارد. وزن کف‌ سازی، دیوارچینی، داکت‌ ها، راه‌ پله و بارهای بهره‌ برداری (سکونت، تجمعی، انبارش) همگی باید در محاسبه ظرفیت تیرآهن دخالت داده شوند. سازه‌ هایی که دیوارهای سنگین یا کف‌ های بتنی ضخیم دارند به تیرهای بزرگ‌ تری نیاز دارند. سیستم باربر جانبی (قاب خمشی یا مهاربندی‌ شده) بر مقدار لنگرهای وارد بر تیرها تأثیر می‌ گذارد. در قاب‌ های خمشی، تیرها لنگر بیشتری تحمل می‌ کنند؛ بنابراین انتخاب تیرآهن باید با دقت بیشتری انجام شود. همچنین، بودجه پروژه نقش تعیین‌ کننده دارد، اما نباید باعث انتخاب سایز اشتباه شود؛ زیرا هزینه‌ های ناشی از تقویت یا ترمیم سازه بسیار سنگین‌ تر خواهد بود. آخرین عامل، ضریب اهمیت سازه و منطقه لرزه‌ خیزی است. سازه‌ هایی که در مناطق زلزله‌ خیز قرار دارند باید تیرهای مقاوم‌ تری داشته باشند تا در برابر نیروهای جانبی ناشی از زلزله عملکرد مناسب‌ تری ارائه دهند. در ساختمان‌ های درمانی، آموزشی یا صنعتی که ضریب اهمیت بالا دارند، استفاده از تیرآهن‌ های بزرگ‌ تر و سخت‌ تر توصیه می‌ شود.

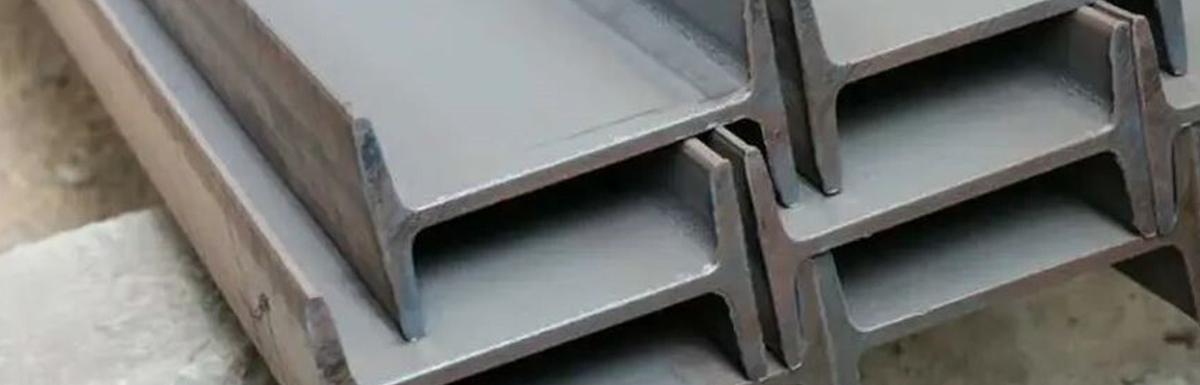

هزینه‌ های پنهان انتخاب اشتباه تیرآهن در پروژه‌ های ساختمانی

انتخاب نادرست تیرآهن در سازه تنها یک خطای ساده نیست، بلکه خطایی زنجیره‌ ای است که می‌ تواند پیامدهای سنگینی برای ایمنی، دوام و اقتصاد پروژه داشته باشد. بسیاری از سازندگان تصور می‌ کنند استفاده از تیرآهن کوچک‌ تر یا ارزان‌ تر می‌ تواند باعث صرفه‌ جویی شود، اما واقعیت این است که هزینه‌ های پنهان این تصمیم می‌ تواند چندین برابر هزینه خرید تیرآهن درست باشد. این هزینه‌ها نه‌ تنها مالی، بلکه فنی و حتی ایمنی هستند و گاهی جبران‌ ناپذیر می‌ شوند.

یکی از اولین پیامدهای انتخاب اشتباه تیرآهن، افزایش خیز (تغییر شکل عمودی) تیر است. زمانی‌ که تیرآهن ظرفیت خمشی کافی نداشته باشد، سقف دچار افتادگی موضعی می‌ شود. این افتادگی ممکن است ابتدا قابل‌ مشاهده نباشد، اما با گذر زمان به‌ صورت ترک‌ خوردگی دیوارها، فرورفتگی سقف یا لرزش‌ های آزاردهنده بروز می‌ کند. هزینه اصلاح این مشکل معمولاً شامل تقویت سقف، اضافه‌ کردن تیر، افزودن تیرچه یا حتی بازسازی کامل بخشی از سقف است. این یعنی چندین برابر هزینه خرید تیرآهن درست.

مشکل دیگر افزایش لرزش و ارتعاش سقف است. تیرآهن‌ هایی که سختی کافی ندارند، در برابر حرکت افراد، بارگذاری ناگهانی و ضربه‌ ها واکنش بیشتری نشان می‌ دهند. در ساختمان‌ های اداری، تجاری یا حتی مسکونی، لرزش باعث کاهش آسایش و ایجاد حس ناامنی برای ساکنان می‌ شود. این ارتعاشات در طولانی‌ مدت می‌ توانند باعث ضعف اتصالات، شُل شدن پیچ‌ ها یا ترک خوردن پوشش سقف و دیوار شوند. یکی از خطرناک‌ ترین پیامدهای انتخاب اشتباه تیرآهن، ضعف در برابر زلزله است. در مناطق لرزه‌ خیز، تیرآهن نقش مهمی در انتقال نیروهای جانبی و جلوگیری از ریزش سقف دارد. اگر تیر انتخاب‌ شده ظرفیت خمشی یا برشی کافی نداشته باشد، نیروهای جانبی باعث کمانش، پیچش یا شکست تیر می‌ شوند. در سازه‌ هایی که قاب خمشی هستند، این موضوع به‌ شدت خطرناک است و احتمال فروپاشی موضعی یا کلی سازه را افزایش می‌ دهد.

از نظر اقتصادی نیز انتخاب اشتباه تیرآهن یک خطای پرهزینه محسوب می‌ شود. به‌عنوان مثال، تیرآهن کوچک‌ تر ممکن است در ابتدا صرفه‌ جویی ۵ تا ۱۰ درصدی در هزینه آهن‌ آلات ایجاد کند، اما اگر باعث شکست تیر، لرزش یا ترک خوردگی شود، هزینه تعمیرات می‌ تواند ۲۰ تا ۵۰ درصد کل هزینه اسکلت را افزایش دهد. این هزینه شامل تقویت، شمع‌ کوبی، اضافه‌ کردن تیرهای کمکی، بازسازی سقف یا حتی توقف کارگاه می‌ شود که همه این‌ ها هزینه‌ های پنهان هستند و به‌ سادگی نادیده گرفته می‌ شوند. یکی دیگر از هزینه‌ های پنهان، افزایش وزن سازه در صورت جبران اشتباه است. اگر تیر اشتباه نصب شده باشد و نیاز به تقویت باشد، معمولاً تیر جدید به‌ صورت دوبل یا پوش اضافه می‌ شود که باعث افزایش وزن مرده سازه و تغییر در محاسبات اولیه می‌ شود. این موضوع می‌ تواند بر طراحی ستون‌ ها، فونداسیون و اتصالات اثر بگذارد و حتی نیاز به اصلاح نقشه‌ ها ایجاد کند. در نهایت، مهم‌ ترین پیام این است که صرفه‌ جویی در انتخاب تیرآهن کوچک‌ تر منطقی نیست؛ زیرا ریسک کاهش ایمنی سازه و هزینه‌ های آینده بسیار بیشتر از اختلاف قیمت اولیه تیرآهن است. انتخاب صحیح تیرآهن باید تنها بر اساس محاسبات مهندسی انجام شود، زیرا‌ هزینه اشتباه در این بخش گاهی آن‌ قدر سنگین است که می‌ تواند کل پروژه را تحت‌ تأثیر قرار دهد یا حتی آن را متوقف کند.

تأثیر سیستم سقف و نوع بارگذاری بر انتخاب سایز تیرآهن در سازه‌های فولادی

انتخاب سایز تیرآهن تنها به دهانه و ارتفاع طبقات وابسته نیست؛ بلکه نوع سقف و الگوی بارگذاری نیز نقش تعیین‌ کننده‌ ای در انتخاب مقطع دارند. در واقع، سیستم سقف یکی از قدرتمند ترین عوامل اثرگذار بر میزان سختی موردنیاز تیر، ظرفیت خمشی، نیروهای برشی، فاصله تیرها و حتی مدل اتصالات سازه است. بسیاری از خطاهای اجرایی و طراحی دقیقاً زمانی شکل می‌ گیرد که سازنده یا طراح بدون توجه به نوع سقف، سایز تیرآهن را انتخاب می‌ کند و تنها از الگوی عمومی پروژه‌ های دیگر تبعیت می‌ کند. درحالی‌ که تفاوت وزن مرده، رفتار خمش، نحوه انتقال نیرو و مقاومت لرزه‌ ای در سقف‌ های مختلف می‌ تواند نتیجه‌ نهایی طراحی را کاملاً تغییر دهد.

در سقف تیرچه‌ بلوک، وزن مرده نسبتاً کم است و بارگذاری یکنواختی روی تیرها وارد می‌ شود؛ به همین دلیل در دهانه‌ های کوتاه امکان استفاده از تیرآهن‌ های سبک‌ تر مانند ۱۴ یا ۱۶ وجود دارد. این سقف معمولاً خمش زیادی ایجاد نمی‌کند و به‌ شرط رعایت فواصل استاندارد تیرها، گزینه‌ ای اقتصادی و بهینه برای ساختمان‌ های کم‌ طبقه محسوب می‌ شود. اما در سقف‌ه ای کامپوزیت اوضاع کاملاً متفاوت است. وزن دال بتنی، وجود آرماتورهای برشی، قالب‌ بندی سنگین و بارهای متمرکز در برخی نقاط، نیاز به تیرهای مقاوم‌ تر مانند ۱۶، ۱۸ یا ۲۰ را ایجاد می‌ کند. همچنین رفتار مشترک فولاد و بتن باعث تولید لنگرهای بزرگ‌ تر در تیرهای اصلی می‌ شود و همین موضوع الزام انتخاب تیرآهن‌ های سخت‌ تر را افزایش می‌ دهد.

در سقف‌ های دال بتنی ضخیم، بار مرده نسبت به سایر سیستم‌ ها بسیار بیشتر است. این سقف‌ ها بار متمرکز بالایی به تیرها وارد می‌ کنند و به همین دلیل معمولاً تیرآهن ۱۸ به بالا برای اجرای آنها توصیه می‌ شود. در پروژه‌ هایی مانند پارکینگ‌ های طبقاتی یا مراکز تجاری که استفاده از این نوع سقف رایج است، معمولاً سایزهای بزرگ‌ تر مانند ۲۰، ۲۲ یا ۲۴ برای کنترل خیز و مقاومت خمشی انتخاب می‌ شود. رفتار دال بتنی در برابر زلزله نیز متفاوت است و تیرهای زیرین باید ظرفیت جذب انرژی بیشتری داشته باشند تا در هنگام اعمال بارهای جانبی عملکرد بهینه‌ ای ارائه دهند.

سقف‌ های کرومیت یکی دیگر از موارد تاثیرگذار در انتخاب تیرآهن هستند. این نوع سقف به‌ دلیل وجود تیرچه فلزی با جان باز و بارگذاری ترکیبی، نیروهای غیر متقارن و متفاوتی را به تیرآهن منتقل می‌ کند. وزن زیاد جان تیرچه و بتن مصرفی نیز باعث می‌ شود انتخاب سایزهای ۱۶ یا ۱۸ حداقل استاندارد لازم باشد. در دهانه‌ های بزرگ‌ تر تنها تیرآهن‌ های ۲۰ یا ۲۲ پاسخگوی نیاز طراحی خواهند بود. یکی از مشکلات سقف‌ های کرومیت، تمرکز بار در نقاط مشخص است که می‌ تواند باعث ایجاد لنگر شدید در تیرهای اصلی شود. در چنین شرایطی، مهندس طراح باید با دقت پارامترهای مقاومتی تیر را بررسی کرده و از سایز مناسب استفاده کند.

در سازه‌ های صنعتی که از سقف ساندویچ‌ پانل یا ورق کرکره استفاده می‌ شود، وزن سقف کم است اما بارهای جانبی و باد نیروهای بیشتری تولید می‌ کنند. به همین دلیل انتخاب تیرآهن نه بر اساس وزن سقف، بلکه بر اساس سختی مورد نیاز برای مقاومت در برابر ارتعاشات و باد انجام می‌ شود. در این سازه‌ ها معمولاً تیرآهن‌ های ۲۰ یا ۲۴ برای ستون‌ ها و تیرهای اصلی انتخاب می‌ شود تا مقاومت کافی در برابر نیروهای افقی حاصل از وزش باد به سازه فراهم شود.

نوع بارگذاری نیز در انتخاب تیرآهن حیاتی است. بار مرده شامل وزن سقف، کف‌ سازی، دال‌ ها، دیوارها و تأسیسات است و معمولاً ثابت و قابل محاسبه است. اما بار زنده مانند بار بهره‌ برداری، تجمع افراد، تجهیزات یا بارهای متحرک متغیر و پیش‌ بینی‌ ناپذیرتر هستند. در سازه‌ هایی با بار زنده بالا مثل فروشگاه‌ ها، سالن‌ های ورزشی یا انبارها، انتخاب سایز بزرگ‌ تر یک الزام فنی است. در سازه‌ های صنعتی نیز بارهای دینامیکی مانند لرزش دستگاه‌ ها، ضربات بارهای متحرک یا نیروهای ناشی از فعالیت ماشین‌ آلات سنگین باید در محاسبه ظرفیت تیر لحاظ شود. در این محیط‌ ها تیرهایی با ممان اینرسی بالا بهترین عملکرد را ارائه می‌ دهند.

یکی دیگر از موارد مهم، انتقال بارهای جانبی مانند باد و زلزله به تیرهاست. در سازه‌ هایی که سیستم باربر جانبی قاب خمشی است، تیرها نقش اصلی در تحمل لنگر های ناشی از زلزله دارند و باید از سایزهای بزرگ‌ تر استفاده کرد. در سازه‌ های مهاربندی‌ شده، تیرها بار کمتری تحمل می‌ کنند اما همچنان باید از نظر سختی تقویت شوند تا از کمانش جانبی جلوگیری شود. انتخاب صحیح تیرآهن در این شرایط نه‌ تنها ایمنی سازه را افزایش می‌ دهد بلکه موجب کاهش هزینه‌ های آتی و جلوگیری از لرزش و تغییر شکل‌ های نامطلوب می‌ شود.

در نهایت می‌ توان گفت که نوع سقف و شیوه بارگذاری، همان‌ قدر که دهانه یا ارتفاع سازه اهمیت دارد، در انتخاب سایز تیرآهن تعیین‌ کننده است. هر سیستم سقفی بار خاصی را به تیر منتقل می‌ کند و هر مدل بارگذاری رفتار متفاوتی ایجاد می‌ کند. بنابراین، هیچ‌ گاه نمی‌ توان نسخه واحد یا تجربه کارگاهی را مبنای انتخاب قرار داد. تنها یک تحلیل دقیق مهندسی است که می‌ تواند بهترین سایز تیرآهن را مشخص کند و تضمین کند سازه در برابر نیروهای فشاری، خمشی، برشی و جانبی عملکرد استاندارد و مطمئن داشته باشد.

جدول مقایسه‌ انواع سیستم سقف و سایز پیشنهادی تیرآهن (براساس دهانه و بارگذاری)

شناخت تفاوت تیرآهن‌ های ۱۴ تا ۲۴ نقش مهمی در ایمنی، دوام و بهره‌ وری سازه دارد. هر سایز این مقاطع فولادی برای کاربردی مشخص طراحی شده و انتخاب نادرست آنها می‌ تواند پیامدهایی مانند افزایش خیز تیر، لرزش سقف، ترک‌ خوردگی، ضعف در برابر زلزله و حتی شکست سازه‌ ای به‌ همراه داشته باشد. پروژه‌ های سبک معمولاً به تیرآهن ۱۴ نیاز دارند، سازه‌ های شهری و متوسط با تیرآهن‌ های ۱۶ و ۱۸ بهترین عملکرد را دارند و پروژه‌ های سنگین، صنعتی و دهانه‌ های بلند متکی به سایزهای ۲۰ تا ۲۴ هستند. این تفاوت‌ ها تنها در وزن یا ارتفاع جان خلاصه نمی‌ شود، بلکه شامل پارامترهای اصلی مانند ممان اینرسی، مدول مقطع، ضخامت بال‌ ها و رفتار تیر در برابر بارهای خمشی و جانبی نیز می‌ شود.

از طرف دیگر، نوسانات بازار فولاد و میزان عرضه و تقاضا باعث می‌ شود تصمیم‌ گیری تنها بر اساس قیمت منطقی نباشد. مهم‌ ترین اصل این است که انتخاب تیرآهن باید براساس محاسبات دقیق مهندسی انجام شود، نه براساس عادت اجرایی یا صرفه‌ جویی مالی. استفاده از فرمول‌ های تحلیل خمشی و بررسی دقیق بارهای مرده، زنده و جانبی، بهترین رویکرد برای انتخاب مقطع مناسب است. در نهایت، شناخت علمی این بازه پرمصرف از تیرآهن‌ ها به مهندسان و سازندگان کمک می‌ کند تا سازه‌ هایی ایمن، اقتصادی و منطبق بر استانداردهای مهندسی طراحی و اجرا کنند.
