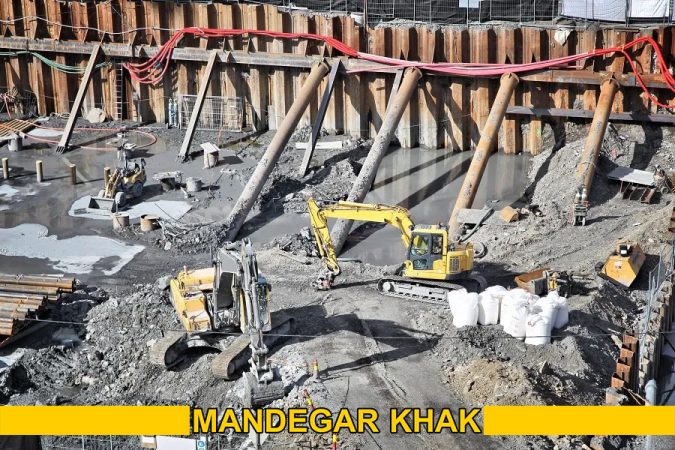

روش سپرکوبی برای پایدارسازی دیواره گود؛ نگاهی علمی، فنی و کاربردی

 در پروژه‌هایی که عمق گود زیاد است یا ساختمان‌های مجاور حساس و قدیمی هستند، کنترل و پایداری دیواره‌های گود اهمیت بسیار زیادی دارد. یکی از روش‌های مطمئن، علمی و پرکاربرد در این زمینه، سپرکوبی است.

سپرکوبی یا Sheet Piling در واقع نوعی سازه نگهبان موقت یا دائمی است که از صفحات فولادی، بتنی یا چوبی تشکیل می‌شود و به صورت عمودی در زمین کوبیده می‌شود تا از ریزش خاک جلوگیری کند. این روش در پروژه‌های گودبرداری شهری، احداث اسکله‌ها، کانال‌ها، سیلوهای زیرزمینی و حتی در پروژه‌های ژئوتکنیکی بزرگ به‌کار می‌رود.

در این مقاله به‌صورت جامع و علمی به مفهوم سپرکوبی، کاربردها، مزایا، نحوه اجرا و نکات کلیدی در انتخاب پیمانکار متخصص مانند و معیار سنجش آن خواهیم پرداخت تا دیدی دقیق و حرفه‌ای نسبت به این روش ایمن‌سازی گود حاصل شود.

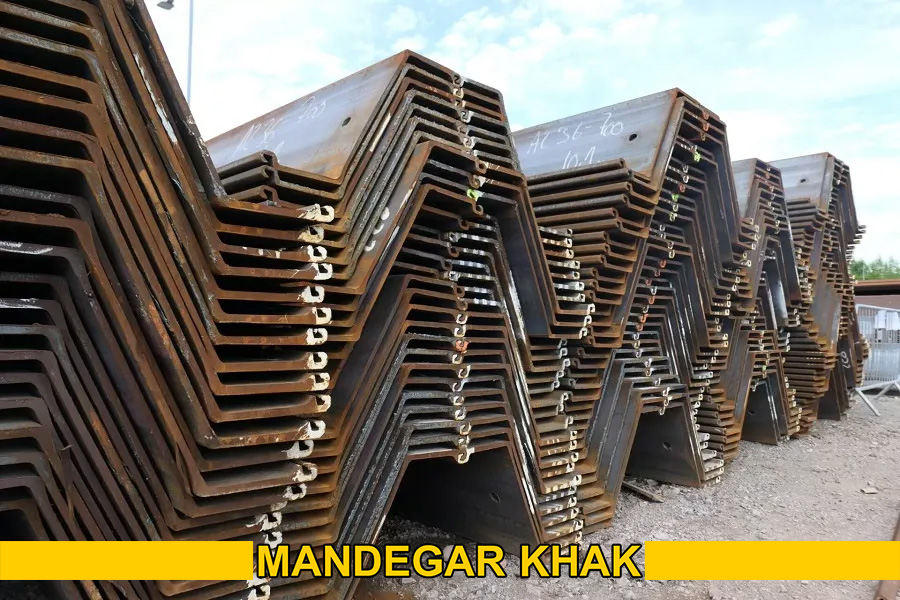

سپرکوبی چیست و چرا اهمیت دارد؟

سپرکوبی به زبان ساده یعنی کوبیدن صفحات عمودی مقاوم در اطراف محل گودبرداری به‌منظور جلوگیری از ریزش یا لغزش خاک. این سپرها معمولاً از جنس فولاد ، بتن مسلح یا حتی چوب‌های ضخیم صنعتی ساخته می‌شوند.

اهمیت سپرکوبی در این است که با ایجاد دیواره‌ای نفوذناپذیر و مقاوم، هم پایداری گود تأمین می‌شود و هم از تأثیر فشار جانبی خاک و آب زیرزمینی بر دیواره‌ها جلوگیری می‌گردد. در نتیجه، امنیت کارگران، ساختمان‌های مجاور و تجهیزات داخل گود تضمین می‌شود.

از نظر فنی، وقتی فشار جانبی خاک در عمق گود افزایش می‌یابد، اگر مقاومتی در برابر آن وجود نداشته باشد، دیواره دچار گسیختگی می‌شود. سپرکوبی با انتقال این نیروها به عمق زمین، تعادل را برقرار می‌کند. به همین دلیل است که در پروژه‌های بزرگ شهری، سپرکوبی به عنوان یکی از الزامات طراحی ژئوتکنیکی محسوب می‌شود.

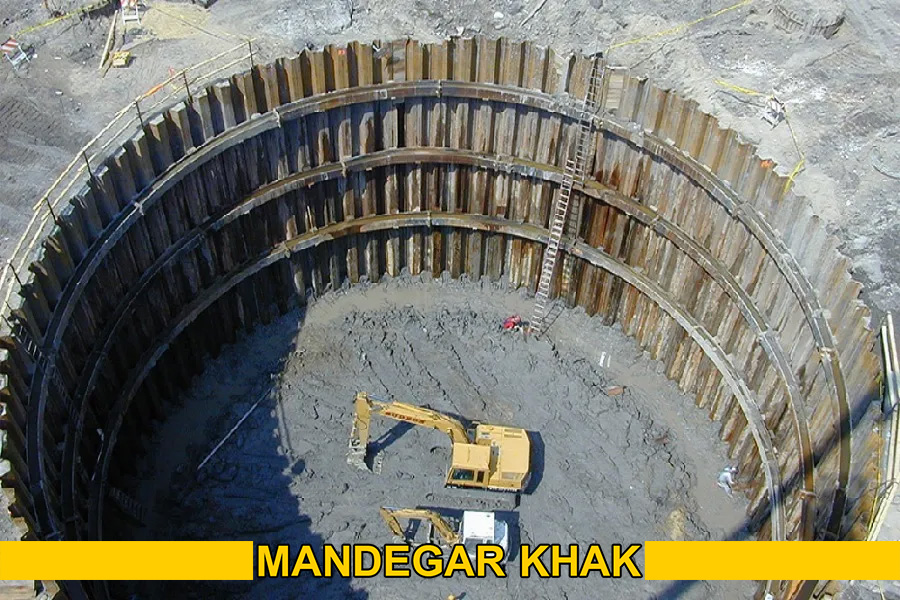

انواع سپرکوبی بر اساس جنس مصالح

انتخاب نوع سپر در پروژه‌های گودبرداری به شرایط خاک، عمق گود، سطح آب زیرزمینی و هزینه‌های اجرایی بستگی دارد. سه نوع اصلی سپرکوبی عبارتند از:

1. سپرکوبی فولادی

رایج‌ترین و مقاوم‌ترین نوع سپرکوبی، استفاده از سپرهای فولادی است. این سپرها معمولاً دارای قفل‌های جانبی هستند که در هم فرو می‌روند و دیواره‌ای پیوسته ایجاد می‌کنند.

مزایا:

• مقاومت بالا در برابر نیروهای جانبی
• قابلیت اجرا در اعماق زیاد
• امکان استفاده مجدد از سپرها در پروژه‌های دیگر
• سرعت اجرای بالا

معایب:

• هزینه اولیه نسبتاً بالا
• نیاز به تجهیزات سنگین برای کوبش

2. سپرکوبی بتنی

سپرهای بتنی در پروژه‌هایی که محیط خورنده یا تماس با آب زیاد است کاربرد دارند. این سپرها معمولاً پیش‌ساخته هستند و با جرثقیل و چکش کوبنده در محل نصب می‌شوند.

مزایا:

• دوام بالا در برابر خوردگی
• مقاومت زیاد در محیط‌های مرطوب
• قابلیت ترکیب با سازه نگهبان دائمی

معایب:

• وزن زیاد و دشواری حمل‌ونقل
• محدودیت در طول سپر

3. سپرکوبی چوبی

سپرهای چوبی بیشتر در پروژه‌های موقت و کم‌عمق کاربرد دارند.

مزایا:

• سبک و ارزان
• نصب سریع
• مناسب برای گودهای کم‌عمق

معایب:

• عمر کوتاه
• مقاومت پایین در برابر نیروهای زیاد

فرآیند اجرای سپرکوبی؛ گام به گام

اجرای صحیح سپرکوبی نیازمند دقت، تجهیزات تخصصی و شناخت دقیق از شرایط زمین است. در ادامه مراحل اصلی اجرای سپرکوبی را مرور می‌کنیم:

گام اول: مطالعات ژئوتکنیکی

قبل از هر اقدامی باید شرایط خاک، سطح آب زیرزمینی، وجود لایه‌های سست یا سنگی و فاصله از ساختمان‌های مجاور بررسی شود. نتایج این مطالعات، نوع سپر، عمق کوبش و روش اجرا را تعیین می‌کند.

گام دوم: طراحی سپر

در این مرحله با استفاده از نرم‌افزارهای مهندسی ژئوتکنیک مانند PLAXIS یا GEO5، طراحی دقیق سپر انجام می‌شود. هدف این طراحی، تعیین عمق بهینه سپر، فاصله قفل‌ها و میزان انحراف مجاز است.

گام سوم: انتخاب تجهیزات

برای کوبیدن سپرها از چکش‌های ضربه‌ای (Diesel Hammer)، چکش‌های ارتعاشی (Vibratory Hammer) یا روش فشار استاتیکی استفاده می‌شود. انتخاب ابزار به جنس سپر، نوع خاک و موقعیت شهری بستگی دارد.

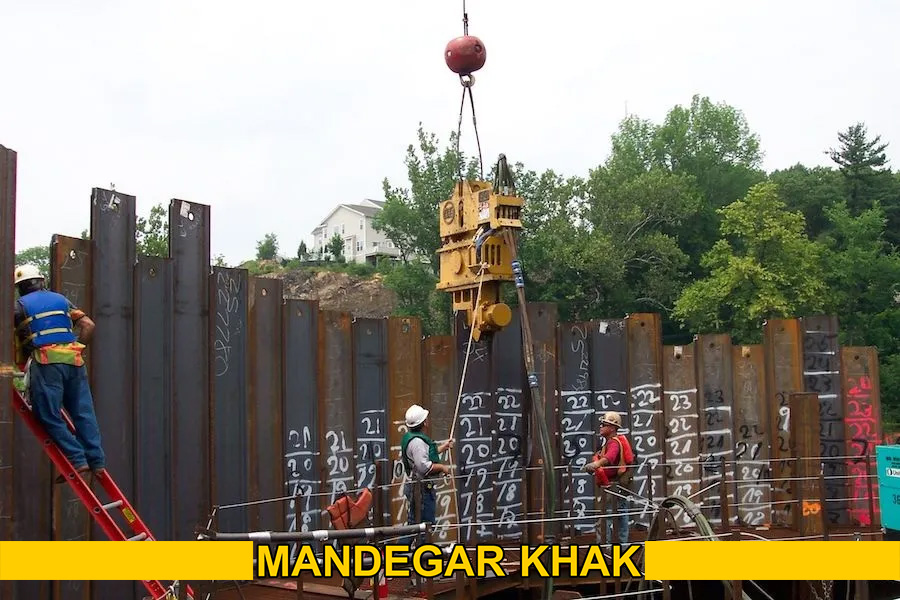

گام چهارم: اجرای کوبش

سپرها به ترتیب در امتداد محیط گود کوبیده می‌شوند. در این مرحله دقت در راستا، عمود بودن سپرها و درگیری مناسب قفل‌ها اهمیت حیاتی دارد. هرگونه انحراف کوچک می‌تواند عملکرد کلی دیواره را کاهش دهد.

گام پنجم: کنترل و پایش

پس از اتمام کوبش، تغییرمکان‌های افقی و عمودی سپر با ابزارهای دقیق مانند اینکلینومتر و پیزومتر کنترل می‌شود تا از پایداری دیواره اطمینان حاصل گردد.

عوامل مؤثر بر انتخاب روش سپرکوبی

برای انتخاب بهترین روش سپرکوبی در یک پروژه خاص، باید مجموعه‌ای از عوامل فنی و اقتصادی را در نظر گرفت:

• عمق گودبرداری: هرچه عمق بیشتر باشد، سپر باید بلندتر و مقاوم‌تر باشد.
• نوع خاک: خاک‌های سست نیاز به سپرهای با عمق نفوذ بیشتر دارند.
• سطح آب زیرزمینی: در مناطق با آب زیرزمینی بالا، سپرکوبی فولادی ترجیح دارد.
• مجاورت با ساختمان‌های حساس: در چنین مواردی باید از چکش‌های ارتعاشی کم‌صدا و کم‌لرزش استفاده شود.
• زمان پروژه و بودجه: سپرکوبی فولادی سریع اما گران‌تر است، درحالی‌که سپرکوبی چوبی اقتصادی‌تر اما موقت است.

مزایای استفاده از سپرکوبی در پروژه‌های گودبرداری

اجرای سپرکوبی مزایای متعددی دارد که باعث شده در پروژه‌های بزرگ عمرانی و شهری به عنوان روشی استاندارد شناخته شود:

1. افزایش ایمنی کارگاه:
   با تثبیت دیواره گود، خطر ریزش خاک و آسیب به نیروهای انسانی به حداقل می‌رسد.
2. حفاظت از ساختمان‌های مجاور:
   در بافت‌های متراکم شهری، کوچک‌ترین لغزش می‌تواند خسارت‌های سنگین به سازه‌های اطراف وارد کند. سپرکوبی از این آسیب‌ها جلوگیری می‌کند.
3. کاهش نشت آب:
   سپرهای فولادی و بتنی به‌ویژه در پروژه‌هایی با آب زیرزمینی بالا، مانع ورود آب به داخل گود می‌شوند.
4. افزایش سرعت اجرا:
   در مقایسه با روش‌های سنتی مانند نیلینگ یا مهار متقابل، سپرکوبی معمولاً سریع‌تر اجرا می‌شود.
5. قابلیت بازیافت مصالح:
   سپرهای فولادی پس از اتمام پروژه قابل خارج کردن و استفاده مجدد هستند، که از نظر اقتصادی مقرون‌به‌صرفه است.

چالش‌ها و محدودیت‌های روش سپرکوبی

اگرچه سپرکوبی یکی از روش‌های مطمئن در پایدارسازی گود است، اما در شرایط خاص ممکن است با محدودیت‌هایی همراه باشد:

• لرزش و صدای زیاد هنگام کوبش در مناطق مسکونی
• دشواری در عبور از لایه‌های سنگی سخت
• نیاز به فضای کافی برای نصب تجهیزات
• هزینه نسبتاً بالا در پروژه‌های کوچک

با این حال، مهندسان ژئوتکنیک با انتخاب درست نوع سپر و روش اجرا، می‌توانند این چالش‌ها را تا حد زیادی کنترل کنند.

نکات فنی در طراحی سپرکوبی

برای طراحی اصولی سپرکوبی باید پارامترهای زیر با دقت محاسبه شوند:

• عمق تعبیه سپر در خاک مقاوم
• فشار جانبی خاک و آب زیرزمینی
• لنگر خمشی و نیروی برشی در بدنه سپر
• نوع مهار در بالای سپر (تیرک افقی، استرات، مهار خاکی)
• انحراف مجاز دیواره سپر

نکات اجرایی و ایمنی در حین سپرکوبی

اجرای موفق سپرکوبی علاوه بر طراحی دقیق، نیازمند رعایت اصول ایمنی است:

• بررسی سازه‌های مجاور پیش از شروع کار
• کنترل لرزش و صدا برای جلوگیری از آسیب به ساختمان‌ها
• اطمینان از تراز بودن سطح زمین برای استقرار دستگاه کوبش
• استفاده از نیروهای متخصص و دارای صلاحیت فنی
• نصب علائم هشدار و محدود کردن تردد غیرمرتبط در محدوده گود

بررسی عمیق‌تر عملکرد فنی سپرکوبی در پایداری گود

درک درست از عملکرد فنی سپرکوبی، به مهندسان کمک می‌کند تا طراحی مؤثرتری داشته باشند و از بروز مشکلات اجرایی جلوگیری کنند. اساس عملکرد سپرکوبی، مقاومت در برابر فشار جانبی خاک و فشار آب زیرزمینی است. وقتی گودبرداری انجام می‌شود، خاک از تعادل طبیعی خود خارج شده و تمایل به حرکت به سمت فضای خالی دارد. سپرکوبی در واقع نیروی عکس‌العملی ایجاد می‌کند که مانع این حرکت می‌شود.

رفتار خاک در اطراف سپر و اهمیت آزمایش‌های میدانی

خاک اطراف سپر در برابر جابجایی سپر رفتار غیرخطی از خود نشان می‌دهد. بنابراین پیش از اجرای پروژه، انجام آزمایش‌هایی مانند آزمایش نفوذ استاندارد (SPT)، آزمایش برش مستقیم و آزمایش سه‌محوری (Triaxial Test) الزامی است. نتایج این آزمایش‌ها مشخص می‌کند که چه مقدار نیروی برشی خاک می‌تواند تحمل کند و در نتیجه، سپر باید چه ابعادی داشته باشد.

همچنین در مناطق با خاک‌های سست، استفاده از سپرهای بلندتر با مهار بالایی توصیه می‌شود تا از تغییرشکل‌های بیش از حد جلوگیری شود. در برخی پروژه‌ها، از سیستم مهار ترکیبی شامل سپرکوبی و مهار متقابل نیز استفاده می‌شود تا عملکرد پایداری افزایش یابد.

بررسی اثرات زیست‌محیطی سپرکوبی

در سال‌های اخیر، مسائل زیست‌محیطی به بخش جدایی‌ناپذیر پروژه‌های عمرانی تبدیل شده است. سپرکوبی در مقایسه با بسیاری از روش‌های دیگر پایداری گود، مزایای زیست‌محیطی قابل توجهی دارد.

1. کاهش تخریب خاک: سپرکوبی برخلاف حفاری یا بتن‌ریزی گسترده، ساختار خاک را تا حد زیادی حفظ می‌کند.
2. قابلیت بازیافت سپرها: به ویژه سپرهای فولادی پس از پایان پروژه قابل جداسازی و استفاده مجدد هستند که موجب کاهش پسماند می‌شود.
3. کاهش نشت آلاینده‌ها: در پروژه‌هایی که احتمال آلودگی آب زیرزمینی وجود دارد، سپرکوبی مانع نفوذ آلاینده‌ها به لایه‌های پایین‌تر می‌شود.
4. کنترل لرزش و صدا: در مناطق شهری با استفاده از چکش‌های هیدرولیکی بی‌صدا می‌توان تأثیرات زیست‌محیطی را به حداقل رساند.

تحلیل اقتصادی اجرای سپرکوبی

در نگاه اول ممکن است هزینه اجرای سپرکوبی نسبت به برخی روش‌های سنتی بیشتر به نظر برسد، اما اگر پروژه از دید بلندمدت بررسی شود، این روش از نظر اقتصادی بسیار مقرون‌به‌صرفه است.

دلایل اقتصادی بودن سپرکوبی:

• کاهش هزینه تعمیر و خسارت: چون احتمال ریزش و نشست کاهش می‌یابد.
• کاهش زمان اجرا: هر روز تأخیر در پروژه، هزینه‌ای سنگین دارد. سرعت بالای سپرکوبی این هزینه را حذف می‌کند.
• امکان استفاده مجدد از سپرها: در پروژه‌های متعدد، هزینه اولیه با استفاده مجدد جبران می‌شود.
• کاهش مصرف بتن و فولاد در سازه نگهبان دائمی.

در پروژه‌های شهری که محدودیت زمان و فضا زیاد است، این مزایا اهمیت دوچندان دارد.

کاربردهای سپرکوبی در پروژه‌های عمرانی

سپرکوبی تنها به پروژه‌های ساختمانی محدود نمی‌شود، بلکه در بسیاری از زیرساخت‌های عمرانی نیز نقش کلیدی دارد. از جمله:

• احداث اسکله و بنادر
• تثبیت دیواره کانال‌ها و رودخانه‌ها
• ساخت زیرگذرها و تونل‌های کم‌عمق
• پروژه‌های مترو و زیرسطحی
• ساخت سیلوها و مخازن زیرزمینی

در هرکدام از این موارد، سپرکوبی علاوه بر پایداری، از نشت آب و فرسایش خاک نیز جلوگیری می‌کند.

نکات کاربردی در نگهداری و بازرسی سپرکوبی

سپرکوبی پس از اجرا نیز نیازمند نگهداری و بازرسی منظم است. به‌ویژه در پروژه‌های بلندمدت، عواملی مانند خوردگی، زنگ‌زدگی و نشست زمین می‌تواند عملکرد سپر را کاهش دهد. برخی نکات کلیدی عبارتند از:

• پوشش ضدزنگ بر روی سپرهای فولادی به‌ویژه در مجاورت آب زیرزمینی
• کنترل نشتی در محل قفل‌های سپر
• پایش تغییرمکان‌های افقی و عمودی با دستگاه‌های دقیق
• تزریق دوغاب سیمان در اطراف سپر در صورت مشاهده نفوذ آب
• ثبت مستمر داده‌های پایش برای تحلیل رفتار واقعی سپر

این اقدامات باعث افزایش عمر مفید سپر و کاهش هزینه‌های تعمیرات آتی می‌شود.

توصیه نهایی برای کارفرمایان و مهندسان پروژه

اجرای موفق سپرکوبی تنها به انتخاب نوع سپر یا روش اجرا محدود نمی‌شود، بلکه ترکیبی از طراحی، نظارت، مدیریت و اجرای دقیق است. برای دستیابی به نتیجه‌ای ایمن و اقتصادی، رعایت نکات زیر ضروری است:

• انتخاب پیمانکار دارای گواهی صلاحیت ژئوتکنیک
• انجام مطالعات میدانی کامل قبل از شروع کار
• طراحی بر اساس آیین‌نامه‌های روز دنیا
• استفاده از سیستم‌های پایش هوشمند در طول اجرای پروژه
• مستندسازی کامل عملیات و نتایج آزمایش‌ها

نقش پیمانکار متخصص در موفقیت پروژه‌های سپرکوبی

اجرای سپرکوبی نیازمند دانش فنی، تجربه عملی و تجهیزات پیشرفته است. حتی طراحی دقیق اگر به‌درستی اجرا نشود، می‌تواند منجر به شکست دیواره گود شود. بنابراین انتخاب پیمانکار متخصص اهمیت زیادی دارد.

پیمانکاران حرفه‌ای در زمینه سپرکوبی دارای ویژگی‌های زیر هستند:

• سابقه اجرایی در پروژه‌های مشابه
• برخورداری از دستگاه‌های کوبش مدرن (ویبره‌ای و هیدرولیکی)
• تیم مهندسی ژئوتکنیک متخصص
• رعایت کامل استانداردهای ایمنی و زیست‌محیطی
• توانایی کنترل لرزش و صدا در مناطق شهری

سپرکوبی به عنوان یکی از مطمئن‌ترین و علمی‌ترین روش‌های پایدارسازی گود، نقشی کلیدی در ایمنی پروژه‌های عمرانی دارد. این روش با ایجاد دیواره‌ای مقاوم در برابر فشارهای جانبی خاک و آب، از ریزش گود جلوگیری کرده و امنیت ساخت‌وساز را تضمین می‌کند.

با این حال، اجرای صحیح سپرکوبی نیازمند طراحی دقیق، تجهیزات مناسب و تیم اجرایی با تجربه است. انتخاب پیمانکار متخصص در این زمینه می‌تواند تفاوتی بزرگ بین یک پروژه ایمن و یک گود ناایمن ایجاد کند.

در همین راستا، استفاده از خدمات شرکت ماندگار خاک به عنوان یکی از مجموعه‌های معتبر و متخصص در اجرای سپرکوبی و پایدارسازی گود می‌تواند اطمینان خاطر کارفرمایان را از نظر فنی و اجرایی فراهم سازد. این شرکت با بهره‌گیری از تجهیزات مدرن، تیم مهندسی حرفه‌ای و تجربه اجرای پروژه‌های متنوع در سراسر کشور، توانسته استانداردهای ایمنی و کیفیت را در پروژه‌های عمرانی به‌خوبی رعایت کند.

پایداری گود، اولین گام در تضمین عمر مفید سازه است. پس در گام نخست ساخت‌وساز، باید این اصل را با دانش، تجربه و انتخاب پیمانکاران معتبر همچون ماندگار خاک جدی گرفت.
